Viraj çubuğu (denge çubuğu ve z rot linkleri), virajda aracın yatmasını azaltarak iki tekeri birbirine bağlar; savrulmayı düşürüp yol tutuşunu artırır. Z rot (link) burçları en sık aşınan parçadır.
Viraj çubuğu (denge çubuğu), sağ ve sol tekeri birbirine bağlayan bir burulma yayıdır. İki teker birlikte hareket ettiğinde (düz bir tümsekte) çubuk hiçbir şey yapmaz — sadece döner. Ancak tekerler ZIT yönde hareket ettiğinde (virajda gövde yatarken) çubuk burulur ve buna direnç gösterir: yükselen tarafı aşağı çeker, alçalan tarafı yukarı iter. Sonuç, gövdenin daha az yatmasıdır.
Bu, süspansiyon mühendisliğinin zarif bir çözümüdür: yayları sertleştirmeden gövde yatışını azaltır. Yayları sertleştirseydiniz düz yolda konfor bozulurdu; viraj çubuğu ise yalnız virajda devreye girer, düz yolda etkisizdir.
Sistem üç parçadan oluşur ve arızaların neredeyse tamamı bir tanesindedir. Çubuğun kendisi (nadiren kırılır), çubuğu gövdeye bağlayan kauçuk BURÇLAR ve çubuğu süspansiyona bağlayan Z-ROTLAR (bağlantı kolları). Z-rot, iki ucunda küçük küresel mafsal bulunan ince bir çubuktur — ve otomobildeki en sık ses yapan süspansiyon parçalarından biridir.
Z-rotun bu kadar sık gitmesinin sebebi tasarımından gelir: küçüktür, ince mafsallıdır, doğrudan yolun darbesini alır ve tam tekerin yanında, çamurun ve tuzun içindedir. Bu yüzden 'süspansiyon sesi' şikâyetinin en yaygın ve en ucuz cevabı odur.
Belirtinin kendisi kadar SEBEBİ de önemlidir — aşağıdaki her madde, o belirtinin arkasında ne olduğunu söyler.
Z-rotun mafsalında boşluk oluşmuştur. Ses ince ve çıtırtılıdır, ardışık küçük tümseklerde belirginleşir. Bu, bozuk yolda duyulan ses şikâyetlerinin bir numaralı sebebidir.
Z-rot sesinin tipik davranışı: park ederken kaldırıma çıkarken, hız kasisinde ve dönüşlerde belirgin, otoyolda sessiz.
Çubuk burçları ezilmiş ya da z-rotlardan biri kopmuştur. Çubuk artık iki tekeri etkin biçimde bağlayamıyordur.

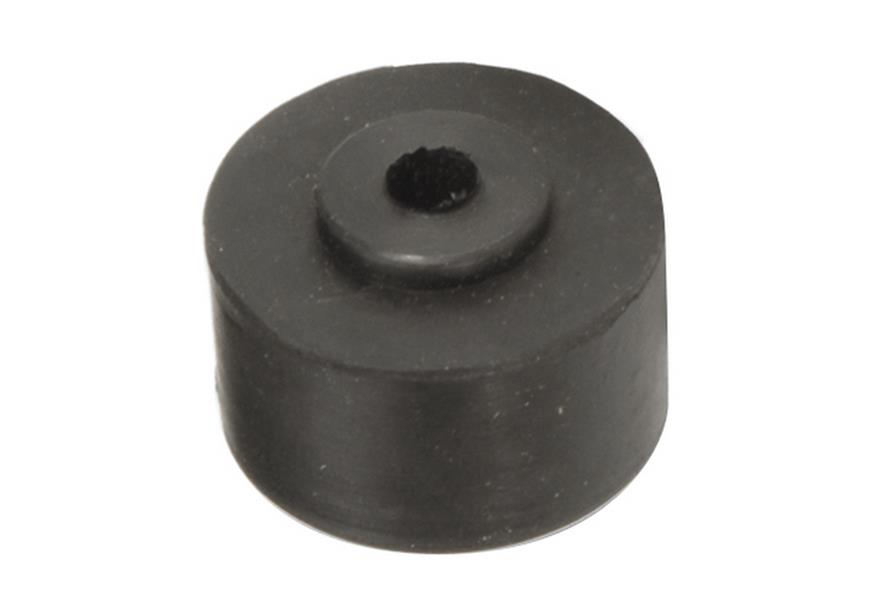

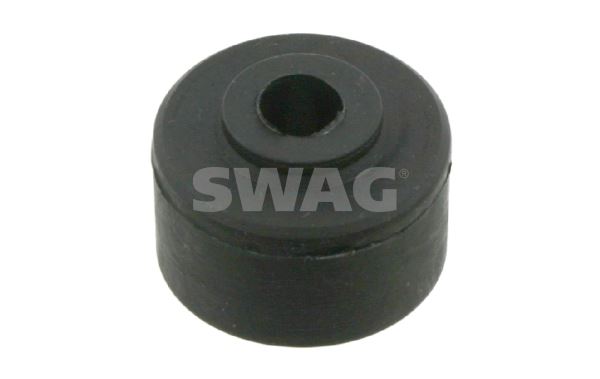

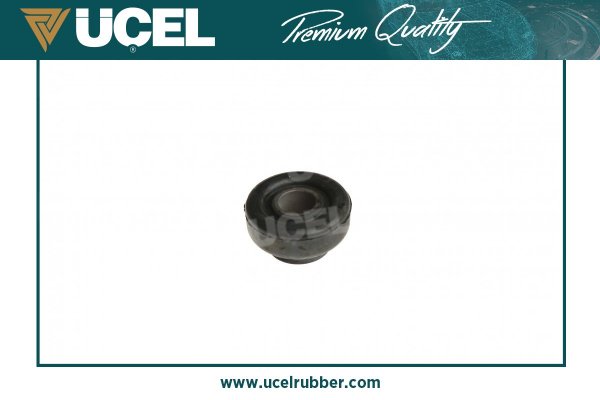

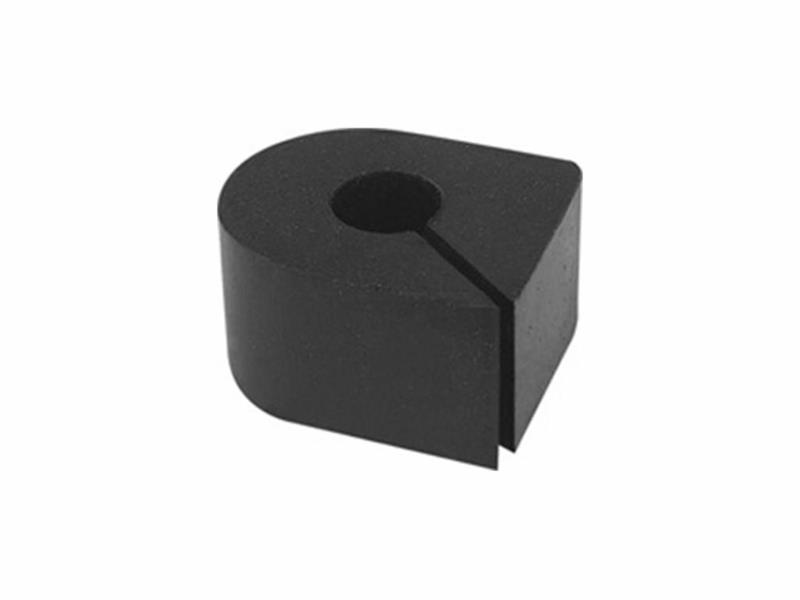

Kauçuk yorulmuştur; çubuk burcun içinde oynayıp ses yapar. Genelde z-rottan daha derin ve daha 'gıcırtılı' bir ses verir.
En kolay teşhis: araç kaldırılıp z-rot elle zorlandığında mafsalda hissedilir bir oynama varsa parça bitmiştir.
Buradaki aralıklar yaygın uygulamayı yansıtır; bağlayıcı olan aracınızın bakım kılavuzudur. Motor ve donanıma göre değerler değişebilir.
Z rot ve burçlar aks bazında (ikili) değiştirilir. Orijinal eşi (Lemförder, Febi, Meyle) linkler sessiz ve dayanıklıdır; burçların iç çapı birebir uymalı.
Bazı araçlarda z-rotlar sağ-sol farklı uzunluktadır; ayrıca aynı modelin farklı donanımlarında değişebilir. OEM referansıyla eşleştirin.
Ucuz bir parçadır ve aynı yaştadır. Tek taraf değiştirmek, birkaç ay sonra aynı işçiliği tekrarlamak demektir.
Z-rotun tüm ömrü, iki ucundaki küçük mafsalın körüğüne bağlıdır. Ucuz z-rotların körüğü hızla çatlar ve parça bir kışta ses yapmaya başlar. Lemförder, TRW, Meyle, Febi gibi OE markaları burada gerçek fark yaratır.
Z-rot değişirken çubuk burçlarına bakmak mantıklıdır: aynı bölgede, ucuz parçalar ve işçilik paylaşılıyor.
Marka ve model çoğu zaman yetmez — aynı modelin farklı motorları farklı parça kullanır. Otiva'da uyum verisi motor kodu seviyesinde çalışır: şasi (VIN) numaranızı girin, aracınızı ve motorunuzu çözelim; listelenen viraj çubuğu ürünleri yalnızca sizin motorunuza uyanlar olsun.
Büyük olasılıkla hayır — ve bu, sürücülerin en pahalıya mal olan yanılgılarından biridir. Bozuk yolda ve kasiste duyulan çıtırtılı tak-tak sesinin bir numaralı sebebi z-rottur (viraj çubuğu bağlantı kolu). Küçük, ince mafsallı bir parçadır, doğrudan yolun darbesini alır ve en erken teslim olan süspansiyon parçalarındandır. Fiyatı amortisör takımının çok küçük bir kesridir. Amortisör suçlanmadan önce z-rotlar mutlaka elle boşluk için kontrol edilmelidir.
Sesin karakteri ayırır. Z-rot sesi ince, çıtırtılı ve ardışık küçük tümseklerde belirgindir; genelde düşük hızda, park ederken ve kasis geçerken duyulur. Rotil sesi daha tok ve metaliktir; ayrıca rotilde direksiyonda boşluk hissi ve lastik aşınması da eşlik eder. Kesin ayrım için araç kaldırılıp parçalar elle zorlanır — z-rot mafsalındaki boşluk elle kolayca hissedilir.
Hayır — ve bu, z-rotu daha da ekonomik yapan bir ayrıntıdır. Z-rot süspansiyon geometrisinin (kamber/kaster/toe) bir parçası değildir; yalnız viraj çubuğunu süspansiyona bağlar. Bu yüzden salıncak, rotil ve rot işlerinin aksine değişimden sonra ayar gerektirmez.
Araç düz yolda aynı hissedilir ama virajda gövde belirgin biçimde daha çok yatar ve yol tutuşu bozulur. Z-rotu kopmuş bir araçta bu yarım yarıya olur — bir taraf bağlı, diğeri değil — ve araç sağa-sola dönüşlerde farklı davranır. Bu yüzden kopmuş z-rot yalnız bir ses meselesi değildir; kopan parçanın sürüş sırasında savrulup lastiğe ya da akslara zarar verme riski de vardır.
Teknik olarak evet ama mantıklı değil. İki z-rot aynı gün takılmıştır, aynı yolu görmüştür ve aynı yaştadır; biri gittiyse diğeri sıradadır. Ayrıca ucuz bir parçadır — tek taraf değiştirip birkaç ay sonra aynı işçiliği tekrarlamak yerine çift değiştirmek her açıdan daha ekonomiktir.
Otiva kataloğunda 95 viraj çubuğu ürünü listeleniyor. Aracınızı seçin ya da şasi numaranızı girin; yalnız motorunuza uyan parçaları gösterelim.
